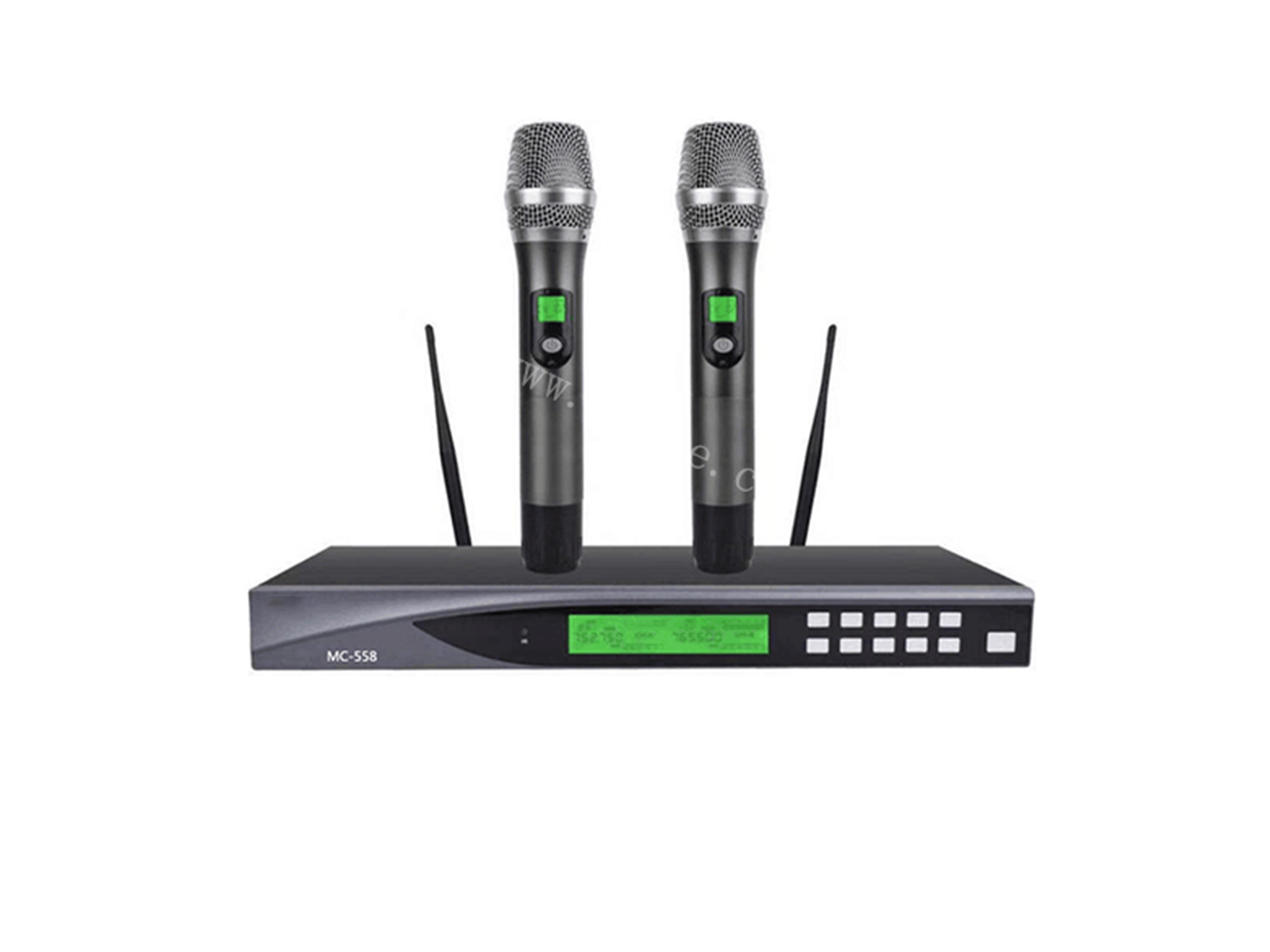

U段1拖2无线话筒
产品概述: 无线话筒,是由若干部袖珍发射机(可装在衣袋里,输出功率约0.01W)和一部集中接收机组成,每部袖珍发射机各有一个互不相同的工作频率,集中接收机可以同时接收各部袖珍发射机发出的不同工作频率的话音信号。它适应于舞台讲台等场合。
  • 产品规格
  • 功能特点
  • 资料下载
  • 服务支持
工作频率
频段 DE2: 470.125 至 529.975 MHz (2395 频點);
频段 EF1: 590.000 至 649.975 MHz (2400 频點);
频段 FG1: 650.000 至 699.875 MHz (1996 频點);
频段 GG1: 728.000 至 786.975 MHz (2360 频點)
最少频率间隔
25 kHz
调制方法
FM 调频
额定频偏
ATW-T3201: ±38 kHz (THD:10%);
ATW-T3202: ±36 kHz (THD:10%)
动态范围 (典型值)
ATW-T3201 话筒输入: > 115 dB (A-计权);
ATW-T3201 乐器输入: > 112dB (A-计权);
ATW-T3202: > 115 dB (A-计权)
总谐波失真
< 1%( ±17.5 kHz 频偏于 1 kHz )
有效工作距离
约100米 (在没有干扰情况下)
工作环境温度
5°C ~ 45°C
频率响应
ATW-T3201: 31 Hz ~ 15,500 Hz;
ATW-T3202: 25 Hz ~ 16,700 Hz
同时使用通道数量
每敏段40通道
有关多频段操作或其他频率协调问题,请联系所在地区的客户服务代表。 *区域和频段相关

ATW-R3210 接收机

接收系统
两组独立调谐器,分集式自动选择
镜频抑制
60 dB正常
灵敏度
20 dBuV(信噪比于 60dB)(50 Ω 终端)
最大输出电平
平衡: +14 dBV (XLRM 卡农公座)
非平衡: +8 dBV (6.3mm 插座)
天线输入
BNC型, 50Ω
共提供12V 直流, 160mA 天线供电
供电
直流 12V, 1A, 提供 100-240V 外置电源适配器
尺寸
210.0mm X 43.4mm X 191.0mm (宽 X 高 X 长)
重量
1.1 公斤,不含配件
标配
两根鞭状天线,机架套件,电源适配器

ATW-T3201 盒式发射机

射频输出功率
高输出 30mW ; 低输出 10mW (于50Ω, 可切换)
杂散发射
配合当地标准
输入端子
cH型4针螺旋接头
接点1: 地线、接点2: 乐器输入、接点3: 话筒输入、接点4: +5V供电偏压
高通滤波
125Hz, 12dB/octave
电池
1.5V AA 5号电池 x 2 (不包含)
电池耗电 / 寿命
高输出 8小时 ; 低输出 9小时 (碱性电池)
高輸出 9小時 ; 低輸出 9.5小時 (Ni-MH 1900mAh)
视乎电池种类及使用环境
尺寸
64mm x 82mm x 23mm (宽 X 高 X 长)
重量
102 克

ATW-T3202 手持话筒发射机

射频输出功率
高输出 30mW ; 低输出 10mW (于50Ω, 可切换)
杂散发射
配合当地标准
收音头
工业标准螺纹安装可互换收音头:
C510 - 动圈式,心型指向性
C710 - 电容式,心型指向性
电池
1.5V AA 5号电池 x 2 (不包含)
电池耗电 / 寿命
高输出 8小时 ; 低输出 9小时 (碱性电池)
高輸出 9小時 ; 低輸出 9.5小時 (Ni-MH 1900mAh)
视乎电池种类及使用环境
尺寸
ATW-T3202 (不含收音头):長 193 mm, 最大直径 37 mm
ATW-T3202/C510:長 265 mm, 最大直徑 54 mm
ATW-T3202/C710:長 271 mm, 最大直徑 50 mm
重量
ATW-T3202 (不含收音头):200克,不含电池
ATW-T3202/C510:330克,不含电池
ATW-T3202/C710:314克,不含电池
标配
AT8456a Quiet-Flex™ 话筒夹
信号稳定
当使用多套同一系列的无线话筒系统时,有条件的话最好能使用天线分配器,尽可能减小原接收机上各天线之间的相互干扰;或者将无线话筒接收机保持适当的水平间距,使各接收机之间都具有较好的接收条件,避免频率间的相互干扰,以获得较好的无线信号。
无线话筒
演出中同时使用2只以上同型号手持式无线话筒时,为防止误操作应给每只无线话筒底部(手握话筒时不易挡住的地方)用不同的颜色作出标记,同时在调音台上与该话筒相对应的通道上也应贴上与话筒相同颜色的标记或做上记号。这样,即使拿错无线话筒,操作人员及时更正。另外,还可利用彩色话筒防尘罩做标记,这样不仅改善音质,而且还能当话筒标记,一举两得。为防止错拿领夹式无线话筒,可先对每个话筒发射器进行号码或颜色设定,演出前进行定人、定机,交换使用时,应该由专人进行安排。
无声现象
在演出中歌唱演员们总是交替使用手持式无线话筒,有的演员会无意识地关闭无线发射机的电源或打开话筒弱音开关,使话筒处于弱音状态,这样当下一名演员使用该无线话筒时就会出现无线话筒无声音的尴尬场面,会使操作人员措手不及。一般情况下,其无线话筒发射机电源被关闭时,无线话筒接收器上的发射机工作显示器灯会熄灭,如果操作人员能够在交换话筒时经常查看无线接收机指示灯就会及时发现问题的。但是,如果无线话筒的弱音开关被打开,只有靠操作人员在节目交替时用耳机进行监听。为了防止无线话筒发生无声音的现象,通常应将弱音开关用胶布进行固定。
选电池
为保证无线话筒系统正常使用,必须使用能量充足的电池,而且最好选用碱性9v电池,同时在购买和使用前都应该对电池的电量进行确认。
是否充足
多数V段无线话筒接收机不具备发射机电池电量显示功能。为了防止发生电池电量不足引起音频信号失真这种现象,操作人员可在无线话筒正常使用中,使用调音台PFL预听功能,用耳机监听无线话筒的信号,若话筒通道的信号噪声稍有增大时,就应马上更换电池。
更换电池
在演出中更换电池最好的办法是打开调音台通道的“弱音”开关,使无线话筒处于弱音状态,如调音台没有此功能则可将无线话筒接收器的输出电平关死,然后关掉发射机电源,更换电池后打开发射机电源,然后将接收器输出电平复原;或者采用关闭调音台输入增益或使用Line/MIC选择器切换输入信号,待更换电池后开机再将调音台输入增益或选择键复位。
